عنوان: دانلود پروژه طراحی شده کودپاش / بذرپاش در نرم افزار کتیا + دانلود فایل  – Fertilizer spreader designing in Catia
فرمت فایل: CATPart- CATDrawing
حجم فایل: ۲۰Mb
نرم افزار: Catia

به منظور پخش کودهای گرانوله در مزارع از این دستگاه (کودپاش / بذرپاش ) می توان استفاده نمود. این دستگاه بصورت پشت تراکتوری طراحی شده و به اتصال سه نقطه تراکتور متصل می شود. توان چرخشی کودپاش / بذرپاش نیز از پی تی یو تراکتور گرفته می شود.  فاصله ی صفحات و همپوشانی آنها موجب می شود تا کود و بذور در یکنواخت ترین حالت بر روی زمین زراعی پخش شود. کودهای خارج شده از مخزن بر روی یک صفحه ی دوار می ریزد و به صورت افقی پراکنده می شود. عرض کار بستگی به وزن بذر و تراکم کود یا مقدار کود تعیین شده دارد.
این دستگاه جهت پخش کودهای دانه ای شیمیایی به صورت یکنواخت طراحی شده اند و عملکرد دقیق و یکنواخت آن بسیار مطلوب بوده و نتیجه ی کار دریافتی رضایت بخش خواهد بود.
کودپاش / بذرپاش در قالب یک پروژه در نرم افزار کتیا ( catia ) طراحی شده است.



اجزای تشکیل دهنده کودپاش / بذرپاش

  • مخزن
  • شاسی
  • مکانزیم پخش کود
  • نقاط اتصال ۳ نقطه

مشخصات کلی پروژه قابل دانلود

  • حجم مخزن : تقریبا ۴۸۰ لیتر
  • ارتفاع : ۱۱۷۳ میلی متر
  • عرض : ۱۷۷۶ میلی متر

قابلیت های دستگاه طراحی شده در پروژه حاضر در نرم افزار کتیا ( Catia ) نسبت به نمونه های مشابه کودپاش / بذرپاش

  • وزن کم این نوع کودپاش بذرپاش به دلیلی استفاده از شاسی از نوع پروفیل های توخالی
  • جنس مخزن می تواند با ورق ۲ میلی متر و یا از فایبرگلس طراحی شود که از نوع فایبر گلس پیشنهاد می شود زیرا که تغییرات چشم گیری در وزن و به ویژه در قیمت تمام شده خواهد داشت که در تیراژهای بالا هزینه زیادی را می توان صرفه جویی نمود و به دلیل قیمت ارزان مزیت رقابتی در بازار فروش محسوب می شود.
  • افزایش ظرفیت مخزن از ۴۰۰ به ۴۸۰ لیتر

در این پروژه کلیه قطعات این وسیله در نرم افزار کتیا طراحی و مونتاژ شده است. کلیه ابعاد آن از طریق نرم افزار کتیا ( catia ) قابل مشاهده و فایل های آن قابل دانلود می باشد.
در این پروژه کودپاش در نرم افزار کتیا توسط گروه طراحی شده و قابل دانلود می باشد. از این پروژه به عنوان پروژه ی دانشجویی ماشین آلات کشاورزی می توان نام برد. علاوه بر این، مطالب نوشته شده نیز می تواند برای دانشجویان مفید واقع شود. از پروژه های دیگر مرتبط سایت تلماتو مانند: طراحی کودپاش – طراحی کولتیواتور – طراحی خطی کار و …. دیدن فرمایید.

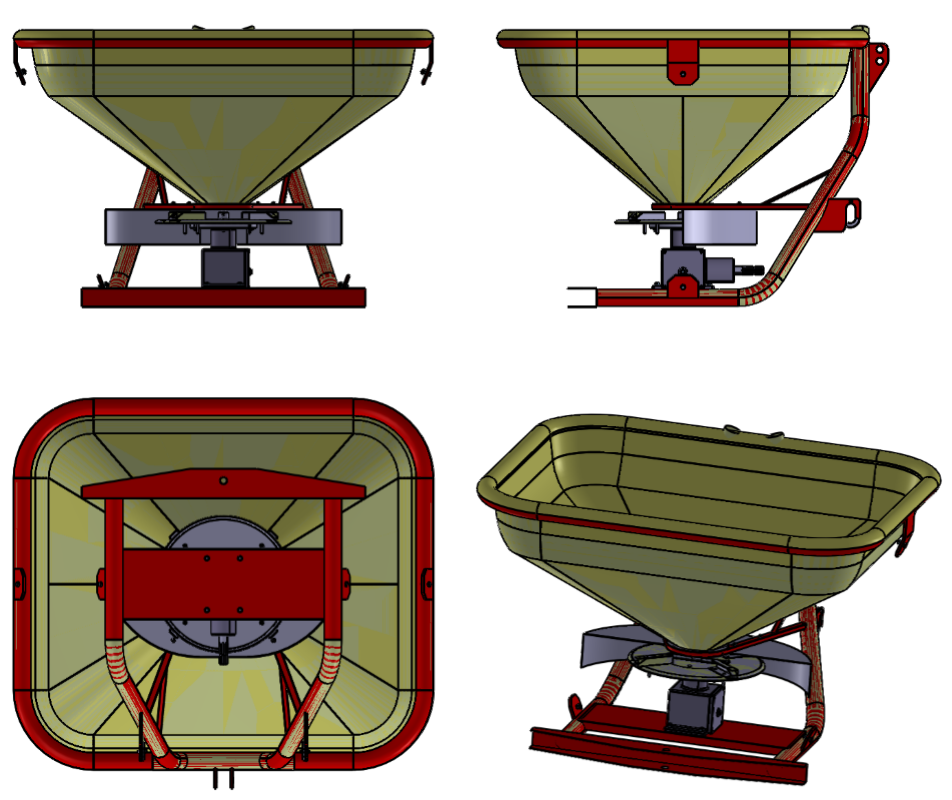

تصاویری از دانلود پروژه طراحی شده کودپاش / بذرپاش در نرم افزار کتیا + فایل ها – Fertilizer spreader designing in Catia

fertilizer-spreader-designing-in-catia

دانلود پروژه طراحی شده کودپاش بذرپاش در نرم افزار کتیا ( catia ) | تلماتو

دانلود پروژه طراحی شده کودپاش بذرپاش در نرم افزار کتیا ( catia ) | تلماتو

کودپاش موجود در ایارن
